کویل سرمایشی اواپراتور

کویل سرمایشی اواپراتور

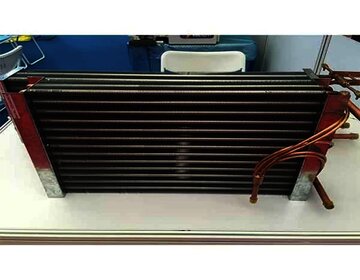

کویل سرمایشی اواپراتور خنک سازی فضای اطراف را برعهده دارد همچنین کاربردی‌ترین انواع کویل در تجهیزات سرمایشی تهویه مطبوع مدل اواپراتور می‌باشد. فلذا این نوع مبدل جهت ایجاد سرمایش برای صنایع برودتی، سردخانه بسیار استفاده می‌شود. همچنین داخل دستگاهی همانند هواساز، پکیج یونیت، داکت اسپلیت، کندانسور، چیلر بمنظور انتقال حرارت بین مبرد و هوای پیرامون خود قابل نصب میباشد. کویل سرمایشی اواپراتور یک کوئل داخلی محسوب شده که معمولا درون یا نزدیک دستگاه گیرنده هوا، محفظه دمنده قرار می‌گیرد. مبدل‌های سرمایشی اواپراتور با نام دیگر کویل انبساط مستقیم نیز شناخته میشوند. شرکت کوئل سازی دی ایکس البرز تولید کننده انواع کویل اواپراتور بنابر ظرفیت استاندارد درخواستی جهت نصب در سیستم‌های تهویه مطبوع مختلف به منظور خنک کردن محیط کارخانجات، آپارتمان‌ها، صنایع پتروشیمی، گاز می باشد.

آشنایی با نحوه عملکرد کویل سرمایشی اواپراتور

کویل اواپراتور از تعدادی لوله مسی که درون تجهیزات تهویه مطبوع داخلی جای میگیرد تشکیل شده است. لوله‌ها ماده مبرد سرد را برای تهویه هوای فضای مدنظر نگه می‌دارند. ابتدا یونیت خارجی (کندانسور) هوای گرم را خارج کرده سپس کویل سرمایشی اواپراتور جهت از بین بردن گرمای هوا شروع بکار می‌کند. انجام این مکانیزم هنگامی اتفاق میفتد که هوای فن دمنده توسط سیم پیچ اواپراتور جریان یابد و مبرد سرد بمنظور گرفتن حرارت رطوبت محیط استفاده گردد. همچنین سه پارامتر اختلاف دما، افت فشار، نوع سیالات در عملکرد کویل سرمایشی موثر می‌باشد. بنحویکه اختلاف دما بین سیال و محیط پیرامون مبدل باید اندازه استاندارد باشد تا مایع درون کوئل کامل بخار گردد. فضای کافی برای گردش سیالات نیاز است زیرا نباید افت فشار ورودی خروجی اواپراتور زیاد شود. علاوه بر آن مدل سیال تاثیر مستقیم روی متریال و میزان سطح کویل بمنظور دستیابی به مقدار تبخیر مدنظر دارد.

متریال لوله و فین کویل سرمایشی اواپراتور

لوله کویل اواپراتور از متریال مس یا آلومینیوم در سایزهای 8/3، 8/7، 8/5 اینچ ساخته میگردد. ولیکن تولید انشعابات مسی با اندازه 8/3 اینچ رایج‌تر می‌باشد. حداقل ضخامت لوله‌های مسی 4/. میلیمتر درنظر گرفته می‌شود. جنس فین‌های مورد استفاده کویل سرمایشی اواپراتور آلومینیوم ساده، گلدفین، بلوفین و در کاربردهای خاص مس است. تعداد فین در یک اینچ از 6 تا 14 عدد متفاوت میباشد. چنانچه کویل انبساط مستقیم لوله مسی با فین آلومینیوم باشد مناسب کندانسورها، اواپراتورهای سردخانه‌ای زیر صفر و بالای صفر، چیلر، تهویه مطبوع است. اگر کوئل اواپراتور سرمایشی لوله و فین آلومینیومی داشته باشد برای یخچال‌های صنعتی، خانگی کاربرد دارد. ولی مبدل‌های دارای لوله و فین مسی جهت استفاده مناطقی که خوردگی آلومینیوم وجود داشته همچنین پروژه‌های مخابراتی، نظامی تولید می‌گردند. تراکم فین اواپراتورها برطبق کاربری آنها بین 400 الی 550 FPI طراحی میشود.

کویل اواپراتور سردخانه چیست؟

یکی از انواع کویل اواپراتور که برای صنایع برودتی کارایی داشته کوئل انبساط مستقیم دی ایکس سردخانه می‌باشد. سالن‌های محصول عموما دمایی کمتر 10 درجه سانتی‌گراد دارند. در چنین شرایطی دمای مبرد داخل مبدل سرمایشی پایین‌تر از صفر درجه سانتیگراد هنگام طراحی درنظر گرفته میشود. فلذا امکان یخ زدگی رطوبت برروی کویل اواپراتور سردخانه وجود دارد. بعلت عملکرد دائم کوئل سرمایشی سردخانه‌ها، کویل‌های اواپراتوری به شکل هیتر دار ساخته می‌شوند. لوله‌های این نوع مبدل را از متریال مس با شیارهای داخلی جهت افزایش سطح انتقال حرارت و تشکیل جریان مغشوش می‌سازند. همچنین دارای فین‌های موجدار سینوسی در فواصل 5/4، 6، 9 میلی‌متر هستند.

مبدل سرمایشی اواپراتور داکت اسپلیت

کویل سرمایشی اواپراتور داکت اسپلیت قسمت درونی یونیت داخلی قرار می‌گیرد. ساخت اینگونه مبدل بنابر ابعاد، مشخصات کوئل dx اسپلیت کانالی انجام می‌گردد. کویل‌های سرمایشی داکت اسپلیت از ارتفاع کم (معمولا 25 سانتیمتر) و طول بلند برخوردار هستند. هدف کم بودن ارتفاع همگام سازی یونیت داخلی داکت اسپلیت با معماری فضا میباشد. بر اساس شرایط طراحی حداکثر 10 لوله برای ارتفاع کویل استفاده میشود.

نگهداری کوئل اواپراتور

بمنظور جلوگیری از تعمیرات مداوم یا تعویض زودرس سیم پیچ اواپراتور تعمیر دوره‌ای و نگهداری منظم امری مهم است. یک متخصص باتجربه حداقل باید یک بار طی سال کویل را هنگام سرویس تهویه مطبوع تمیز نماید. پاکسازی کوئل‌های اواپراتوری کثیف مانع تشکیل توده جرم‌ها شده در نتیجه مقدار گرمای قابل جذب مبدل‌ها کاهش نمی‌یابد. عدم نگهداری سیم پیچ اواپراتور میتواند سرعت مکانیزم کل سیستم تهویه مطبوع را کاهش دهد که زیاد شدن قبض‌های انرژی را دنبال دارد. تمیز نگه داشتن کویل اواپراتور داخلی ضمانت کننده تمام سرد سازی استاندارد کل محیط شما توسط دستگاه می‌باشد.

زمان تعویض کویل سرمایشی

چنانچه کولر گازی یا پمپ کویل نیازمند تعویض باشد بهتر بوده مبدل اواپراتور نیز عوض گردد. زیرا بین کارایی سیستم حرارتی برودتی و عملکرد کویل سرمایشی اواپراتور همبستگی جریان دارد. بنابراین تعویض مبدل فعلی با یک کوئل نو برای بهینه سازی مکانیزم، کارایی، صرفه جویی در تجهیز جدید بسیار موثر است. طی مرور زمان کویل‌های انبساط مستقیم دچار فرسایش میشوند. این اتفاق می‌تواند سبب نشت مبرد شده که حتما باید بلافاصله بازرسی شود و بعلت هزینه زیاد احتمالا کویل یا حتی کل دستگاه تعویض میگردد.

تعمیرات تجهیزات تهویه مطبوع نیاز به مداخله‌ حرفه‌ای داشته زیرا سرویس کردن همه جانبه دستگاه‌ها باعث بهبود عمل خنک کاری می‌شود. مهندسین شرکت کویل سازی دی ایکس البرز هرگونه رسوب، گردوغبار، آلودگی موجود درون سیستم را برطرف می‌نمایند. جهت کسب اطلاعات بیشتر برای خرید، استعلام قیمت، رزو زمان بمنظور : نصب، سرویس، تعمیر، تعویض کویل اواپراتور خود با متخصصین کمپانی ما تماس برقرار نمایید. لازم بذکر است که هزینه خرید یک کوئل اواپراتوری بدلیل نوسانات بازار متغیر بوده و به عواملی مانند : نوع فین (معمولی، بلوفین، گلدفین) و قطر لوله بستگی دارد. هرچه سایز انشعابات زیادتر باشد قیمت بالاتر میرود. همچنین فین صنعتی نسبت به مدل معمولی بهای بیشتری را داراست.
